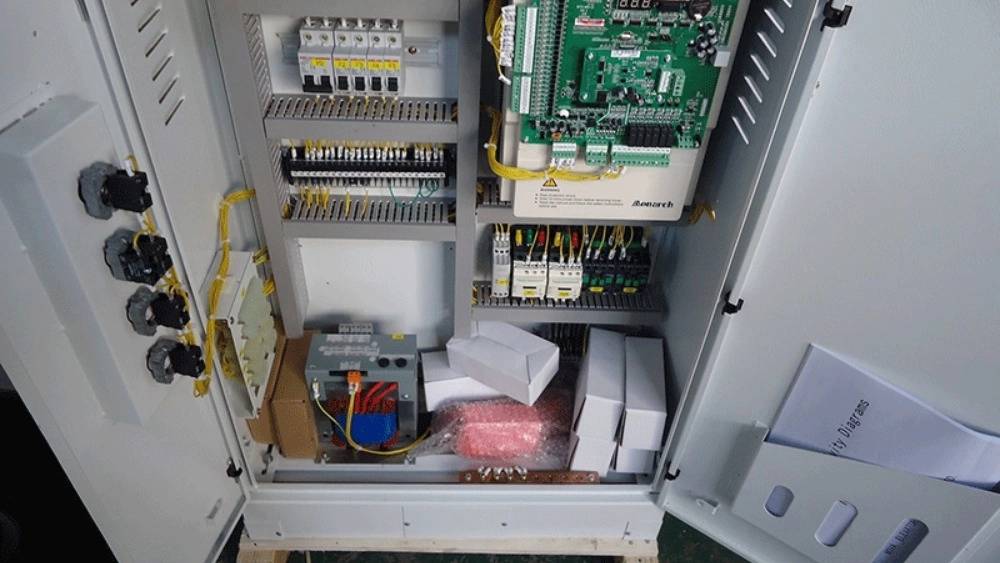

تابلو فرمان یکی از قسمت های اصلی در بخش الکترونیکی و کنترلی آسانسور و در واقع مرکز پردازش سیستم است. این قطعه از بدنه فلزی، مدارها، قطعات الکترونیکی و ریزپردازنده ها تشکیل شده و وظیفه آن انتقال دستورها به موتور، کنترل حرکت کابین و اعلام وضعیت های مختلف است. تابلو فرمان آسانسور انواع گوناگونی دارد و مواردی از قبیل ابعاد و اندازه آسانسور، حجم کابین آسانسور و تعداد طبقات ساختمان در انتخاب آن مؤثر هستند. با توجه به نقش مهم این قطعه، بهتر است در انتخاب آن دقت کرده و بهترین و باکیفیت ترین نوع تابلو فرمان را خریداری کنید؛ زیرا انواع نامرغوب آن موجب به وجود آمدن مشکلاتی نظیر خرابی مکرر قطعات، نویزپذیری بالا و خطاهای بی مورد می شوند.
وظایف اصلی تابلو فرمان آسانسور
مغز متفکر سیستم آسانسور تابلو فرمان است و در صورت بروز مشکل در عملکرد آن یا قطع اتصال در شبکه آسانسور یا شبکه تابلو فرمان، سیستم کاملا از کار می افتد. قطعات تابلو فرمان شامل کلیدهای گردان، کنتاکتورها، ترانس CT، بی متال ها، رله ها، تایمرها، آی سی، رگلاتور خازنی و سوکت ها می شود.
وظایف اصلی این قطعه
کنترل سرعت موتور آسانسور حفظ ایمنی سیستم آسانسور کنترل ترمزها و سوییچ ها کنترل مسیر حرکت کابین آسانسور حفظ ایمنی کاربران پردازش بخش های الکتریکی مختلف موقعیت یابی کابین
انواع تابلو فرمان آسانسور
تابلو فرمان رله ای
تابلو فرمان رله ای جزء قدیمی ترین انواع تابلو فرمان محسوب می شود که در آن برای کنترل عملکرد آسانسور از رله های الکتریکی استفاده می شود. این تابلوها از فناوری های قدیمی استفاده کرده و به دلیل به روز نبودن این فناوری ها کم تر در آسانسورها مورد استفاده قرار می گیرند.
تابلو فرمان دیجیتال
تابلو فرمان های دیجیتال نسبت به مدل های رله ای فناوری های پیشرفته تری داشته و البته از قابلیت های بیشتری نیز برخوردارند. در این تابلو فرمان ها میکروکنترلرها و سنسورهای مختلفی به کار رفته اند که می توان با آن ها حرکت آسانسور را دقیق تر کنترل کرد.
تابلو فرمان دو سرعته
تابلو فرمان دو سرعته در آسانسورهایی به کار می رود که با دو سرعت متفاوت کار می کنند. در این تابلو فرمان درایو کنترل سرعت وجود ندارد و در آسانسورهای نسبتا قدیمی استفاده می شد. زیرا کابین در هنگام حرکت دچار لرزش شده و مصرف انرژی آسانسور نیز افزایش می یافت. در حال حاضر و در سیستم های جدید دیگر از این تابلو فرمان استفاده نمی شود.
تابلو فرمان درایودار (3vf)
تابلو فرمان درایودار دستگاهی است که می تواند میزان ولتاژ و فرکانس را تغییر دهد که در این صورت برای راه اندازی موتور آسانسور شرایط مناسبی را ایجاد می کند. به طوری که سرعت موتور به یک باره از صفر به سرعت نامی نمی رسد و ابتدا موتور شروع به دور آهسته کرده و به تدریج با افزایش ولتاژ، سرعت آن نیز به سرعت نامی افزایش می یابد. همچنین این تابلو فرمان می تواند سرعت و گشتاور را در موتور تغییر دهد. در آسانسورهای مجهز به این تابلو فرمان، مشکلات مربوط به تکان های ناگهانی و ضربه وجود ن
تابلو فرمان هیدرولیک
تابلو فرمان هیدرولیک از جمله تجهیزات اساسی در آسانسورهای هیدرولیک است که به شکل یک جعبه با بدنه فلزی ساخته می شود. در این تابلو فرمان نیز قطعات الکتریکی و الکترونیکی و همچنین مدارهای مختلف قرار دارند. این تابلو فرمان وظیفه دارد تا شرایط مختلف آسانسور را بررسی و آن را کنترل کند. این تابلوها در موتورخانه آسانسور هیدرولیک نصب می شوند و در زمان های سرویس توسط سرویس کار بازدید و سرویس می شوند.
کارکردهای تابلو فرمان آسانسور
کنترل عملیاتی
تابلو فرمان تمام عملیات آسانسور همانند پاسخ به درخواست های انتخاب طبقه، عملیات درب ها و اطمینان از حرکت آسانسور با سرعت مناسب را کنترل و مدیریت می کند. این تابلو سیگنال های دریافتی از دکمه های کنترل را پردازش کرده و با موتور و مکانیزم های درب آسانسور ارتباط برقرار میکند تا دستورات را اجرا کند.
مدیریت ایمنی
تابلوهای فرمان از ویژگی های ایمنی همانند دکمه های توقف اضطراری، زنگ ها و حسگرهای بار برخوردار هستند. ویژگی های گفته شده این اطمینان را ایجاد می کنند که آسانسور در پارامترهای ایمن عمل می کند و میتواند به طور مؤثر به شرایط اضطراری پاسخ دهد.
اندازه گیری بار
تابلو فرمان وزن بار داخل آسانسور را بررسی می کند تا از حرکت کابین با وزن بیش از حد جلوگیری کند. زیرا وزن زیاد بار به میزان فراتر از حد تعیین شده میتواند منجر به خرابی در قطعات مکانیکی و بروز خطرات و حوادث مختلف شود.
برقراری ارتباط
تابلو فرمان های مدرن از فناوری شبکه کنترل منطقهای CAN)) استفاده میکنند که اجازه می دهد اجزای مختلف آسانسور به طور مؤثر با یکدیگر ارتباط برقرار کنند. این ارتباط شامل انتقال اطلاعات درباره موقعیت، سرعت و وضعیت عملیاتی آسانسور است.
